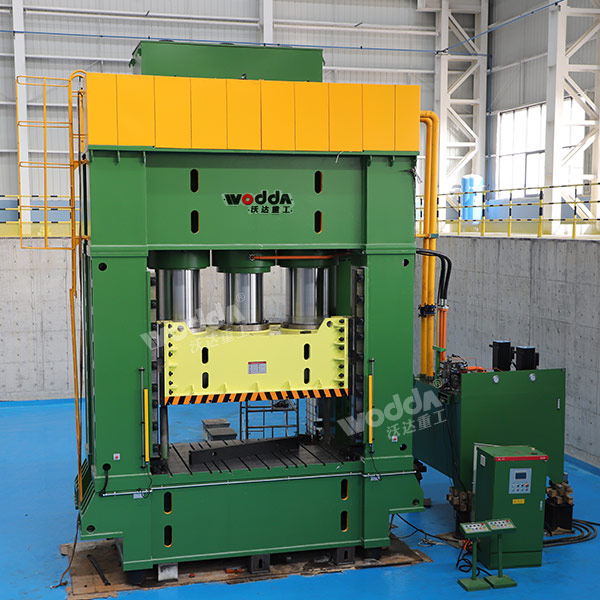

3000噸框架式液壓機，又稱3000噸框架式油壓機，型號為YQ34-3000T，機身采用組合式框架結構，主要結構件通常采用鋼板焊接結構，焊后經去應力處理，再經過拋丸處理和精加工，保證了整體機身外觀平整美觀、精度高、剛性好?；瑝K置于機身中間，其上平面與主油缸聯接，滑塊下平面設有T型槽，便于安裝工件。工作臺中間置有液壓墊和液壓墊缸，其上平面裝有附加工作臺，可根據需要調整工作位置。

結構特點

框架式結構：3000噸框架式液壓機采用全鋼板焊接的框架式結構，具有良好的剛性和精度，抗偏載能力強。四角八面導軌的設計，導向精度高，使得機器在工作時能夠保持穩定和精確。

液壓控制系統：3000噸框架式液壓機采用插裝式集成系統，動作穩定，使用壽命長，液壓沖擊小，減少了連結管路與泄漏點。液壓墊的配置使得機器可以實現有頂出、無頂出和液壓墊壓邊三種工作循環。

電氣系統：3000噸框架式液壓機采用進口PLC控制，結構緊湊，工作靈敏穩定，使用維修方便。同時，可配置行程數顯、光電保護裝置及移動工作臺，便于更換模具和實時監控工作狀態。

工作原理

3000噸框架式液壓機通過液壓系統的驅動，實現各種沖壓工藝，如拉伸、彎曲、成形、沖裁落料、翻邊等。其工作壓力和行程可以根據需要進行調整，具有定壓、定程兩種成型工藝規范，同時還可實現保壓延時功能，延時時間可調。

應用領域

該設備適用于多種高壓成型工藝：

金屬加工：熱模鍛、自由鍛造、金屬拉伸、沖裁、彎曲、翻邊、冷擠壓

復合材料成型：SMC、BMC、DMC、GMT、LFT等熱固性及熱塑性復合材料模壓

特種應用：耐火材料成型、粉末制品壓制、塑料制品成型、軍工用品沖壓

典型制品包括汽車前端模塊、保險杠、儀表盤骨架、電池托架、座椅骨架、發動機罩等汽車零部件。

可選配置附件

根據工藝需求可選配：

移動工作臺（方便換模）

沖裁緩沖裝置

光電保護裝置

行程/壓力/速度數顯或數控裝置

觸摸式工業顯示屏

液壓系統加熱/冷卻裝置

模具加熱及溫控裝置

機器人進出料系統

廢料回收和廢氣收集系統
